배수성 포장공법

공법개요

  • 01.

    배수성 아스팔트 공법 이란?

    배수성 아스팔트는 공극률이 높은 다공질의 아스팔트 혼합물을 표층 또는 표층과 기층으로 사용하고, 배수성 혼합물층의 아래에 불투수성 층을 설치하여, 침투된 물이 불투수성 층 위를 흘러 배수 처리 시설로 신속하게 배수시켜, 보조기층 및 노상으로 물이 침투하지 않은 포장공법

  • 02.

    당사의 배수성 아스팔트 포장 공법

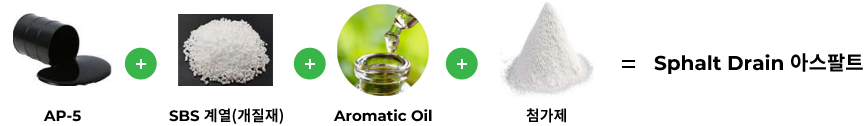

    배수성 아스팔트 콘크리트 포장체의 내구성능 개선하기 위하여 Friedel-Crafts 화학반응을 통하여 Binder 조성물들의 분자내에 존재하는 이중결합을 Craft 반응 촉매로 일체화되도록 하여 상분리 현상 억제, 안정한 High Toughness & Tenacity 형성, 내산화 특성을 증가 시킨 Sphalt_D 포장공법

  • 03.

    배수성 바인더 특징

    기존 배수성 아스팔트 바인더의 문제점을 개선하여 정부 공인 성능을 인정받은 제품으로 바인더 공급업체와 특허 전용실사권 체결함

    Pre-Mixing Type 바인더
    특허 제 10-2150830호    		 Plant-Mixing Type 바인더
    특허 제 10-2218411호
    상분리 안정성 우수 뛰어난 용해성(실내실험 결과 30분 이내)
    저온 안정성 우수 혼합물의 균질 개질화 기능이 우수함
    고성능 습식 개질 아스팔트 공용성 등급 PG82-34 고성능 건식 개질 아스팔트 공용성 등급 PG82-22

공법 현황

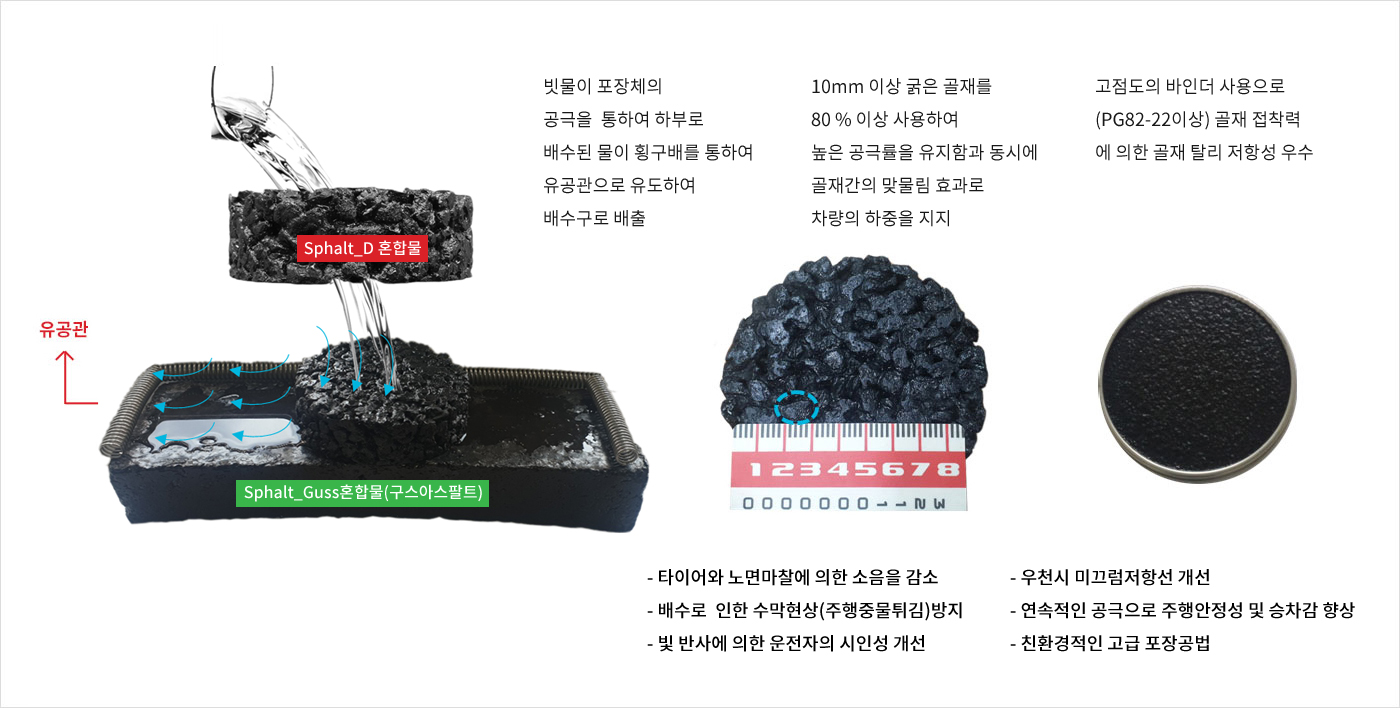

배수성 이미지

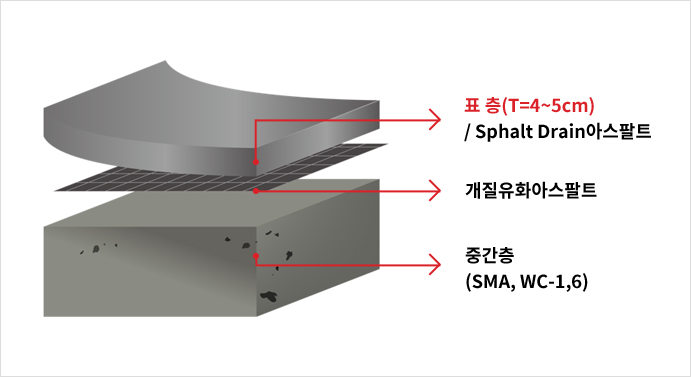

Sphalt_Drain(배수성) 단면도

  • 배수성·저소음 아스팔트 포장단면도(토공용)

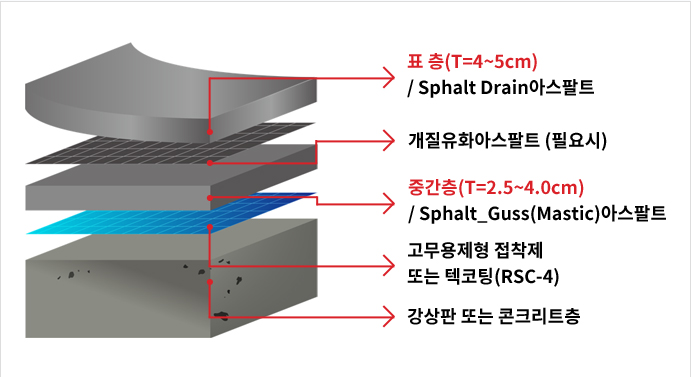

  • 배수성·저소음 아스팔트 포장단면도(교면용)

생산장비현황

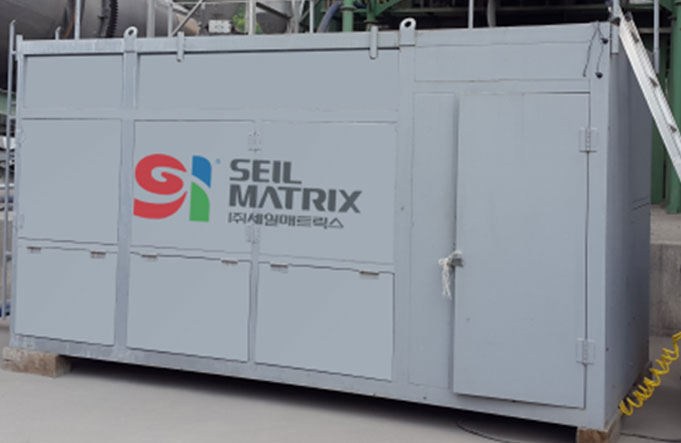

  • Pre-Mix Type (사전혼합방식)

    전용생산공급 설비로 일반 아스팔트 (AP-5)에 Sphalt_D개질재를 사전에 혼합하여 반응(숙성)된 제품을 아스콘 플랜트에 공급하는 방법 (AP생산배관 이용)

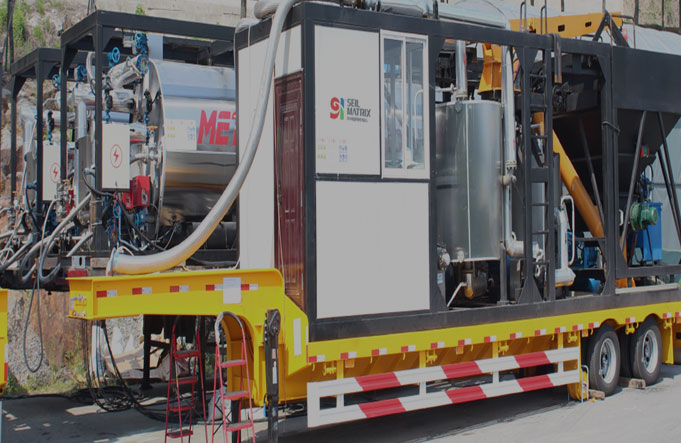

  • Plant-Mix Type(현장혼합방식)

    자동계량투입설비로 아스콘 플랜트에서 일반 아스팔트(AP-5)
    골재 혼합 시 믹서에 Sphalt_D개질재를 직접 투입하는 방법

시공장비 현황

  • 혼합물 이송 차량 (Material Transfer Vehicle)

    - 아스콘 혼합물의 보온하는 역활
    - Remix 작업을 통하여 골재분리현상을 최소화

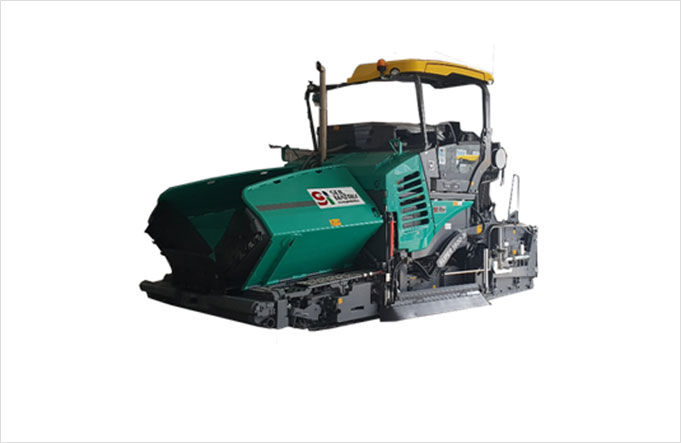

  • 아스팔트 동시포설 휘니셔

    - 스프레이젝을 장착한 아스팔트 동시 포설장비
    - 아스팔트 부착력 강화로 내구성 강화
    - 텍코팅의 양생 시간없이 조기교통개방

배수성 아스팔트 시공

  • STEP 01

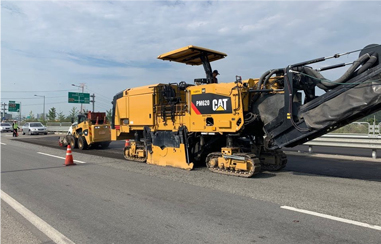

    기존아스콘절삭

  • STEP 02

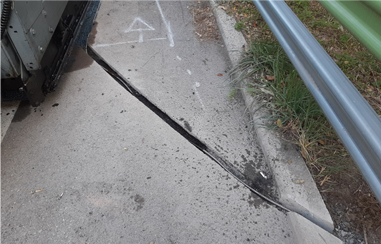

    유공관삽입

  • STEP 03

    Sphalt_D 바인더공급

  • STEP 04

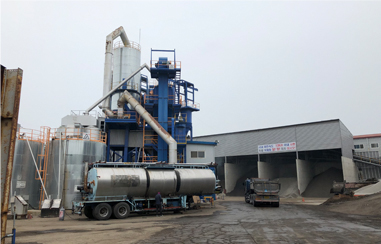

    Sphalt_D 아스콘생산

  • STEP 05

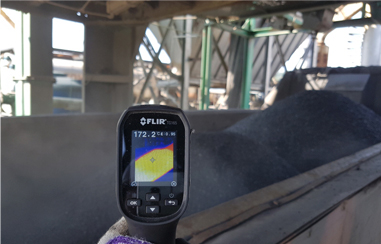

    생산온도

  • STEP 06

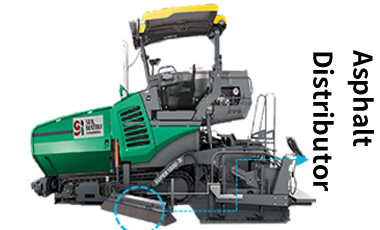

    포설시 아스팔트동시살포

  • STEP 07

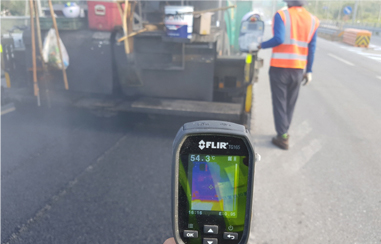

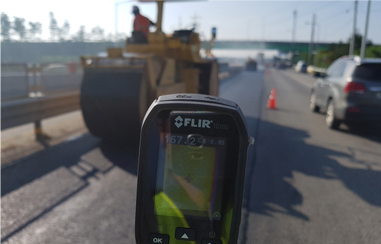

    포설온도

  • STEP 08

    다짐온도

  • STEP 09

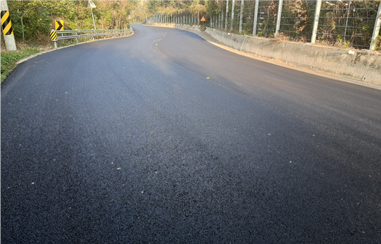

    양생
